不規則な形状の製品に適切なスキンフィルムドレープを確保するために、真空パック (VSP) トレイの正しいトレイの深さと形状を決定するにはどうすればよいですか?

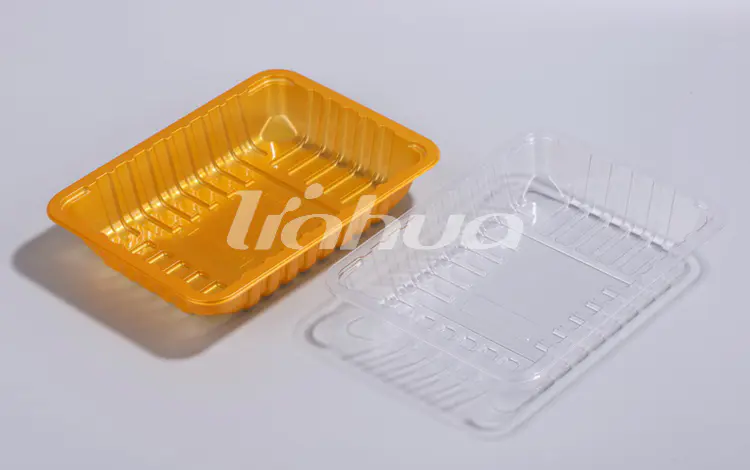

トレイの正しい深さ 真空パック（VSP）トレイ あるべきです 製品の最も高い部分より少なくとも 10 ～ 15 mm の深さ また、スキンフィルムがブリッジしたり、しわになったり、接触が不完全になることなく均一にドレープできるように、トレイの形状は製品の設置面積を厳密に反映している必要があります。これを最初から正しく行うことで、最も一般的な VSP の欠陥が排除され、保存期間、シールの完全性、および小売でのプレゼンテーションが直接保護されます。

このガイドでは、サイズを設定するための実践的な方法論について説明します。 真空パック（VSP）トレイ 深さの計算、壁の角度の選択、フランジの寸法、製品形状の複雑さがあらゆる決定にどのように影響するかを正確にカバーします。

トレイの深さが最も重要な寸法である理由

で 真空パック（VSP）トレイ 、皮膚フィルムは次の間まで加熱されます。 130℃と160℃ その後、真空圧によって製品上に引き下げられます。通常は次の間で行われます。 5 および 20 mbar の残留圧力 。フィルムは、トレイベースにシールする前に、フランジ面から製品の輪郭に沿って下まで移動する必要があります。

トレイが浅すぎると、フィルムが製品の側面やアンダーカットに完全に適合できず、真空を損ない、酸化を促進するエアポケットが形成されます。トレイが深すぎると、余分なフィルム材料が折り畳まれ、底部でシワが発生し、魅力のないパックとなり、シールゾーンに漏れ箇所が生じる可能性があります。

実際的なルール: トレイ内寸深さ＝最大製品高さ10～15mm 。骨付きカットや突起物のある魚介類の場合は、バッファーを増やしてください。 18～22mm 鋭利な形状上のフィルムの伸びを考慮します。

トレイ設計前の不規則な製品形状の測定

トレイの寸法を指定する前に、 真空パック（VSP）トレイ 、構造化された製品プロファイリングプロセスを実行します。子羊のラック、丸ごとのサーモンの切り身、鶏肉の詰め物などの不規則な製品は、単純な長方形として扱うことができません。

収集すべき主要な測定値

• 最大高さ (Z 軸): 少なくとも 20 ～ 30 単位の統計的に代表的なサンプル全体で最も高い点を測定します。平均ではなく、95 パーセンタイル値を使用します。
• 設置面積の寸法 (X 軸と Y 軸): オーバーハング要素を含む最大幅と最長範囲を測定します。
• アンダーカット深さ: 骨付き製品の場合は、突き出た骨や端の下でフィルムが横方向にどのくらい移動する必要があるかを測定します。
• 重量範囲と密度の変化: より重くて密度の高い製品は真空引き中に圧縮され、高さが最大で変化します。 5～8% .

これらの測定値はトレイの深さと壁の形状の仕様に直接反映され、初期生産後のコストのかかる工具の再設計を防ぎます。

最適なフィルムドレープを実現する壁角度とドラフト設計

側壁の角度 (抜き勾配とも呼ばれる) 真空パック（VSP）トレイ スキンフィルムが製品の端にどれだけスムーズに適合するかに大きな役割を果たします。壁が垂直すぎるとフィルムの走行が制限され、トレイの角にブリッジが発生します。

業界の標準的なガイダンスでは、 垂直からの抜き勾配 7° ～ 12° VSP アプリケーション向け。顕著な高さのばらつきや大きなアンダーカットがある製品の場合は、抜き勾配を 14°～18° フィルムが伸びすぎずにフィットする余地が広がります。

コーナー半径が重要

鋭利な内側の角は、フィルムの破損の最も一般的な原因の 1 つです。 真空パック（VSP）トレイ 。フィルムは 2 つの軸で同時に角の周りを伸ばす必要があり、その点に応力が集中します。原則として:

• 内部ベースコーナー半径: 最小 3 mm、理想的には 5 ～ 8 mm
• 内部の壁からベースまでの移行半径: 最小4mm
• 外側フランジコーナー半径: 最小2mm 一貫したシール圧力をサポートするため

フランジ幅とシールゾーンの仕様

フランジは、水平方向の縁です。 真空パック（VSP）トレイ ここでスキンフィルムがトレイの基板にシールされます。フランジのサイズが小さすぎたり、設計が不適切であることは、小売 VSP パックのシール不良の主な原因の 1 つです。

推奨フランジ幅は 標準小売パックの場合は 8 ～ 12 mm 。 800 g を超える製品を載せる大きなトレイの場合は、フランジ幅を 12～15mm シール圧力をより均一に分散し、輸送中の剥離のリスクを軽減します。

フランジの表面は平坦で、反りがない必要があります。結晶性の高いトレイ素材など リサイクル含有量が 30% を超える CPET または rPET 、熱成形中にフランジの歪みが発生しやすく、より厳しい工具公差が必要になります。通常、 平面度偏差±0.2mm シールゾーンを越えて。

製品カテゴリ別のトレイの深さと形状のリファレンス

次の表は、選択するための実際的なリファレンスを示しています。 真空パック（VSP）トレイ スキン包装ラインで処理される最も一般的な製品カテゴリの寸法:

フィルムの厚さと伸縮性がトレイの形状の決定に与える影響

に使用されるスキンフィルム 真空パック（VSP）トレイ 無限に伸びるわけではありません。ほとんどの市販の VSP トップ フィルムは共押出構造で、総厚さは 50～100μm と破断点伸び 300% ～ 600% 。ただし、薄化やピンホールのない有効な絞り深さはかなり保守的であり、通常は次のように制限されます。 延伸比 1:1.5 ～ 1:2.5 (奥行きから最小横寸法まで)。

これは、内部幅が 100 の狭いトレイの場合、 80mm 、信頼できるスキンフィルムの最大描画深さはおよそです。 120～200mm 。これを超えると、ベースの角での膜の薄化が構造的なリスクになります。製品の深さがこれらの比率を超える場合、解決策はトレイの形状を深くするのではなく広げることで、フィルムの延伸応力をより大きな表面積に分散させます。

骨付きまたは鋭利なエッジの製品の場合は、必ずフィルムを指定してください。 最小穿刺抵抗 15 ～ 20 N 厚さに関係なく、ASTM F1306 または同等の方法で測定されます。

新しい VSP トレイ フォーマットのツールの検証と試用プロトコル

トレイの寸法が指定されたら、完全なツールの生産に着手する前に、構造化された検証トライアルが不可欠です。 真空パック（VSP）トレイ 形式。このステップをスキップすると、VSP ラインのコミッショニングで最も高くつく間違いになります。

推奨される検証手順

1. 試作トレイ製作： スチール製工具を切断する前に、ソフト ツーリングまたは 3D プリントされたインサートを使用して目標寸法で 200 ～ 500 個のトレイの小さなバッチを実行します。
2. フィルムのドレープ評価: SKU あたり 30 ユニットのサンプル全体で、ブリッジ、しわ、接触の均一性を目視検査します。
3. 残留酸素検査: 酸素分析計を使用してヘッドスペース酸素を測定します。対象: <0.5% O₂ 生肉用途に。
4. シール剥離強度試験: ASTM F88 に従って剥離強度試験を実施します。小売 VSP の最小許容値: 8～15N/15mm .
5. 迅速な保存期間研究: パックは目標小売温度 (通常、 0℃～4℃ ) 3、7、14、21 日目に微生物学的品質と視覚的品質を評価します。
6. 分布シミュレーション: 密封されたパックを ISTA 2A または同等の輸送試験に供し、機械的ストレス下で形状に関連したシールの破損を特定します。

6 つの検証段階すべてに合格した後にのみ、最終的な生産ツールを試運転する必要があります。このプロセスでは通常、次のことが追加されます 3～6週間 新しい VSP トレイ フォーマットの発売に合わせて、大幅なコストのかかるリコールや発売後のラインのダウンタイムを防ぎます。

よくあるジオメトリの間違いとその回避方法

経験豊富なパッケージング エンジニアでも、 真空パック（VSP）トレイ 新製品の場合。最も頻繁に発生する問題は次のとおりです。

• 95 パーセンタイルではなく製品の平均高さに基づいてトレイの深さをアンダーサイズにします。 平均値ではなく、常に最大の現実的な製品単位を考慮して設計します。架橋フィルムを備えた 1 つの特大製品は、パック全体の保存期限の主張を無効にします。
• 楕円形または非対称の製品に長方形のトレイを使用する: トレイの隅に過剰な空きスペースがあると、フィルムの引き込みストレスが増大し、しわが発生します。カスタム形状または楕円形のトレイにより、丸ごとの魚やドラムスティックなどの製品のドレープが大幅に向上します。
• 深さの計算において吸収性パッドの高さを無視する: 3 ～ 5 mm の吸収パッドを使用すると、製品の有効高さが高くなるため、トレイの深さの仕様を考慮する必要があります。
• シール ツールに対して狭すぎるフランジを指定する: よりも狭いフランジ 7mm 生産全体にわたって一貫したハーメチック接合を実現するのに十分なシール面を提供することはほとんどありません。
• コールドチェーン流通時のトレイの積み重ねを考慮していない: 抜き勾配が急な深いトレイは、積み重なる荷重により潰れたり変形したりしやすくなります。最小の壁厚を指定してください rPET トレイの場合は 0.4 ～ 0.6 mm 深絞りフォーマット。
